如何制作大理石旋转楼梯石材加工图?

发布时间:2020/02/20 点击量:

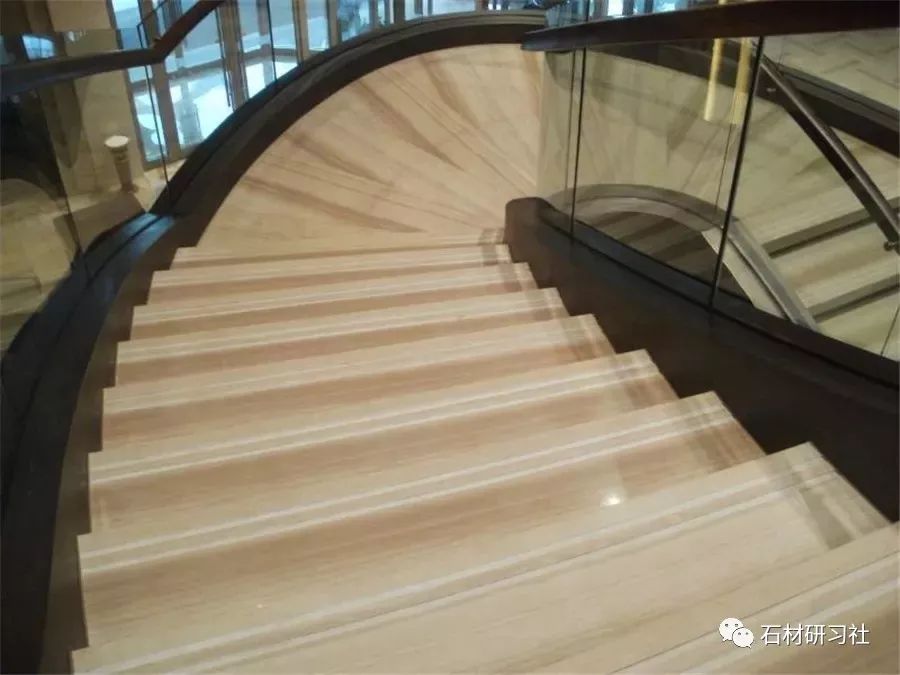

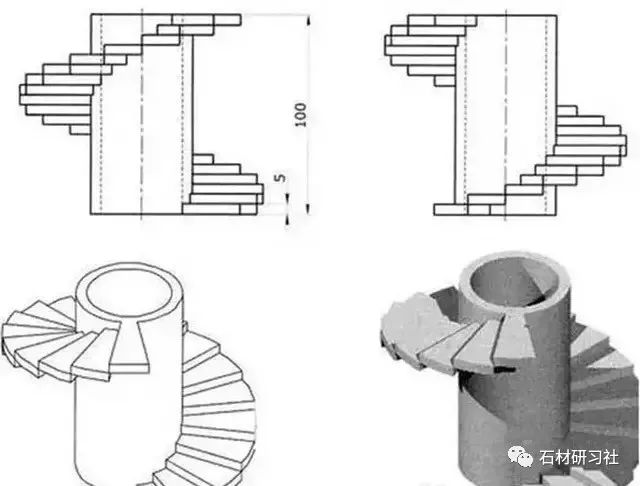

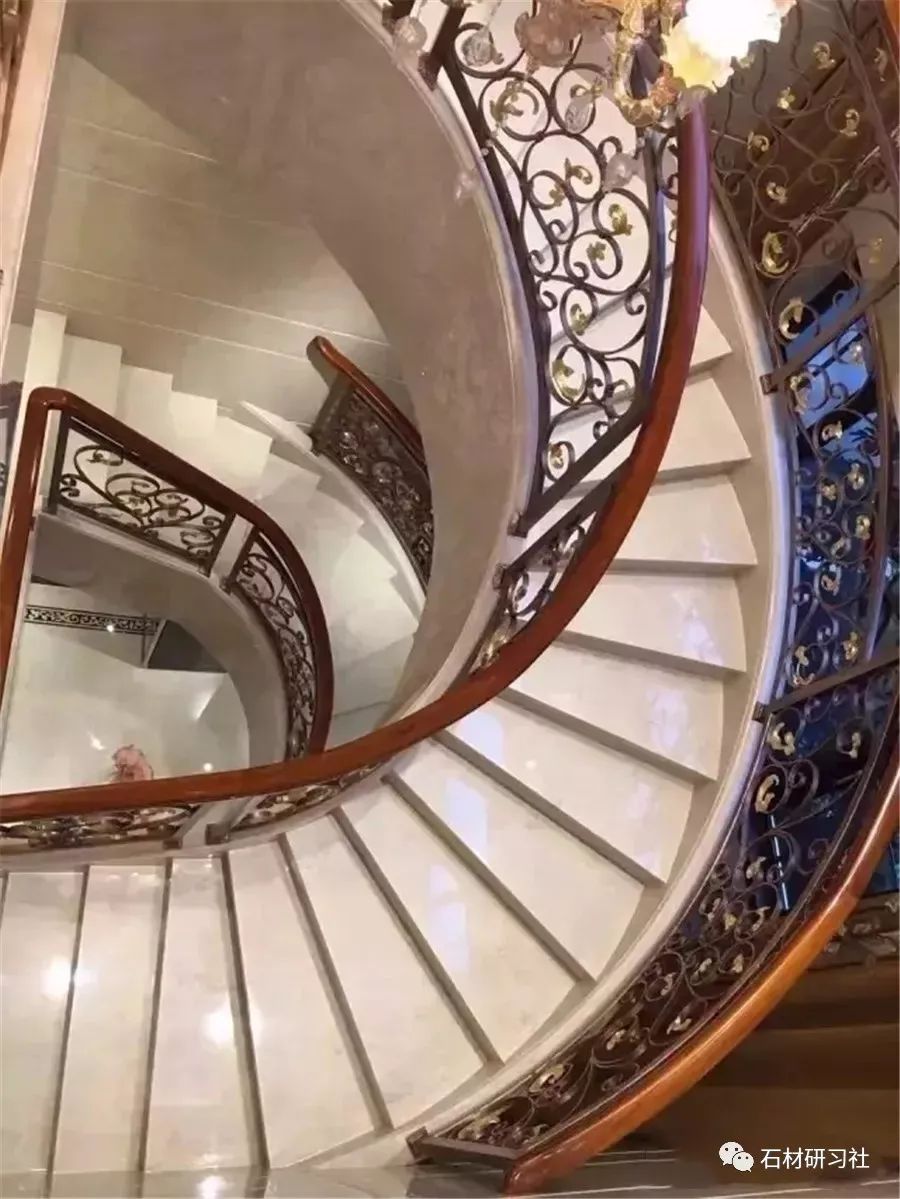

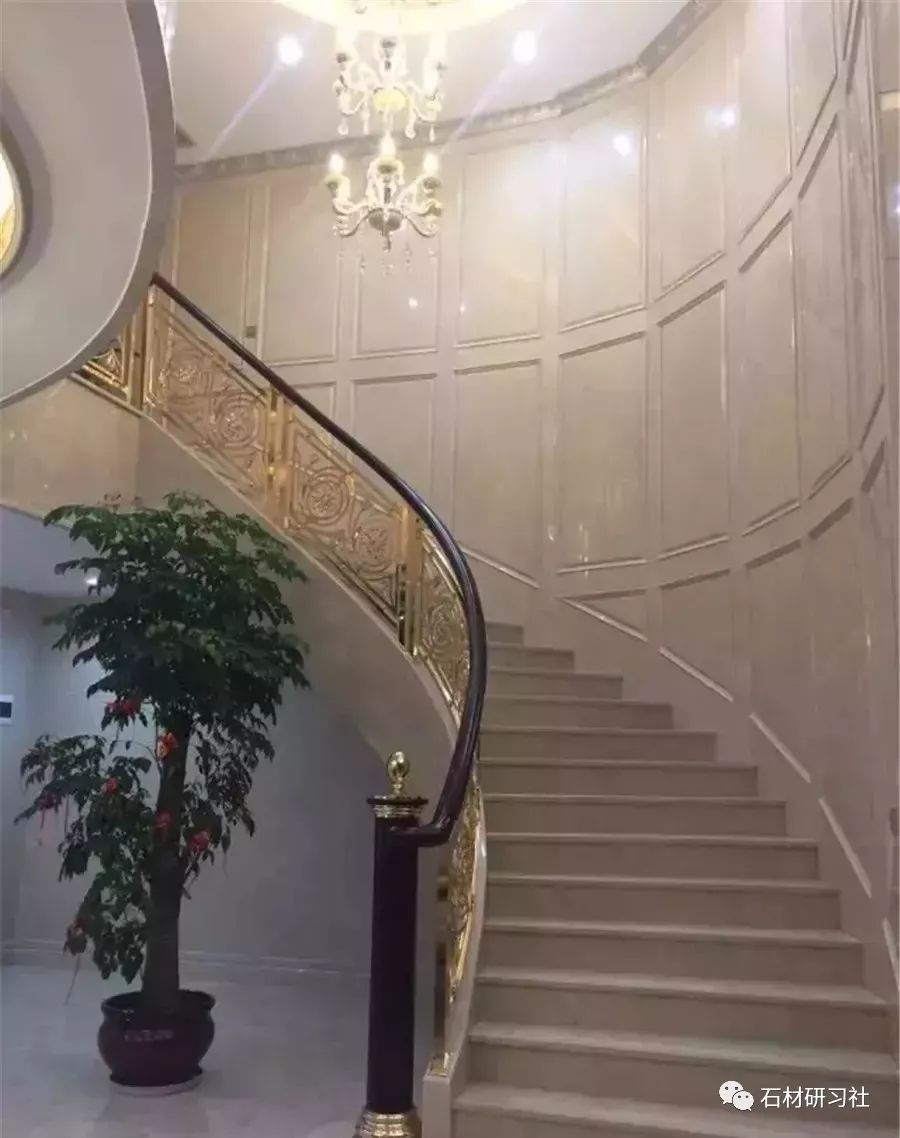

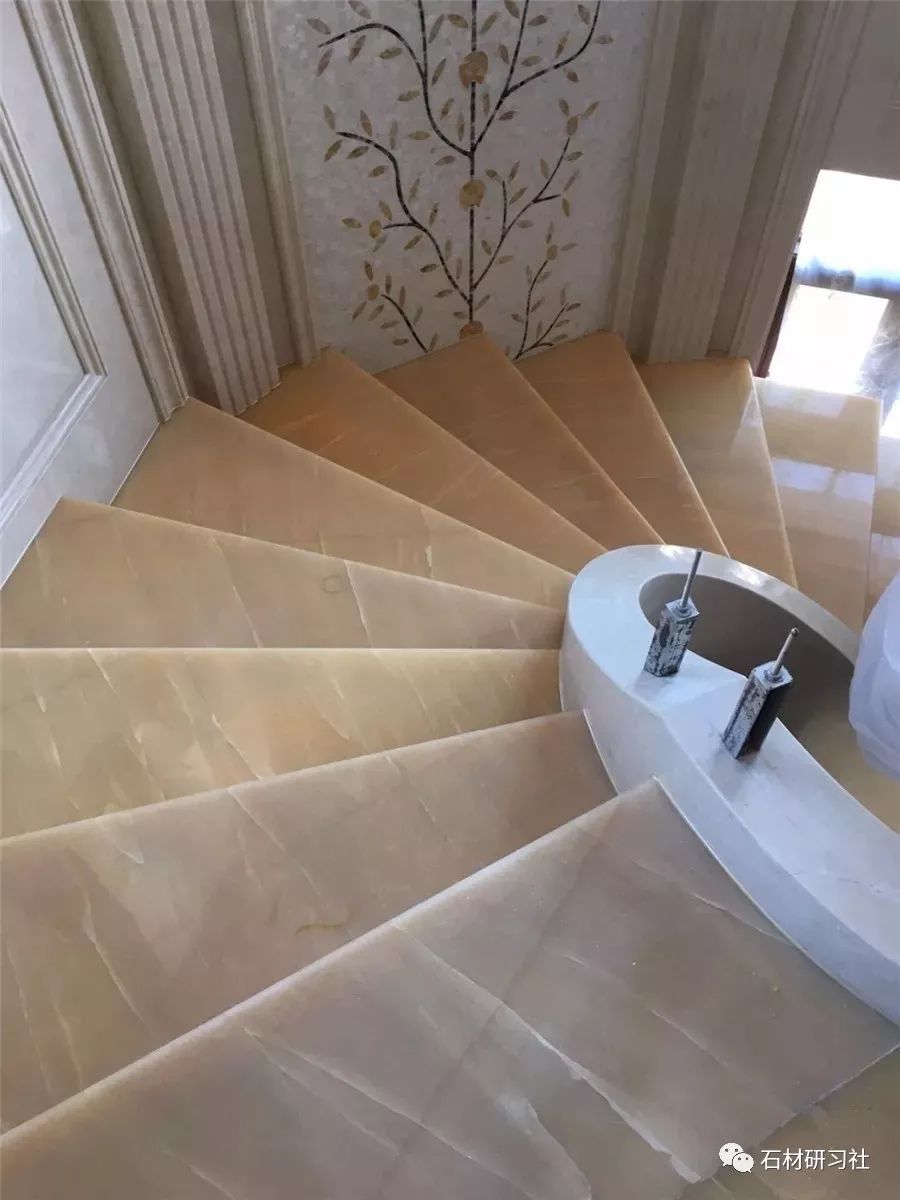

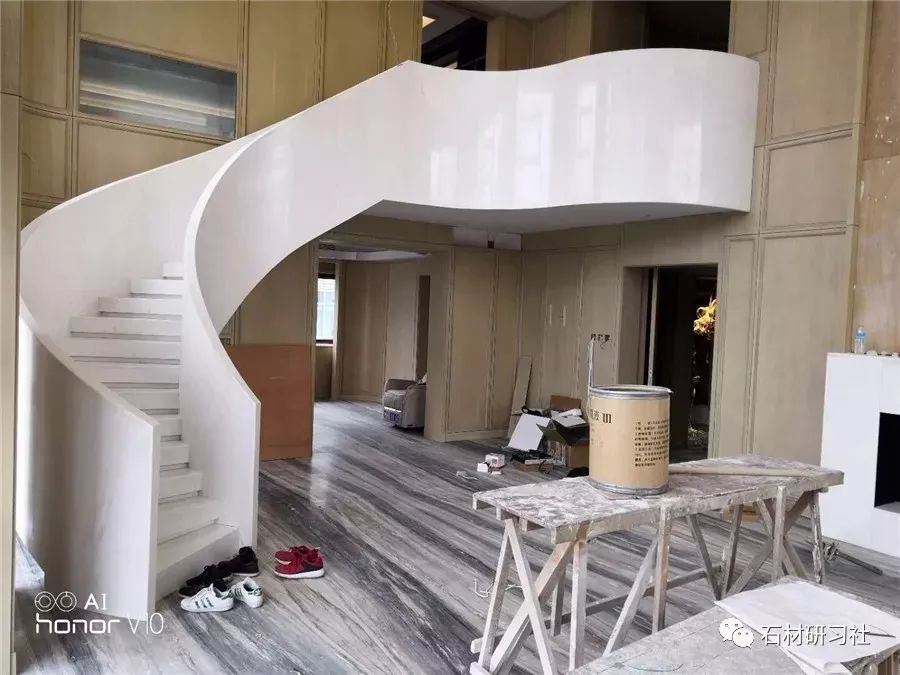

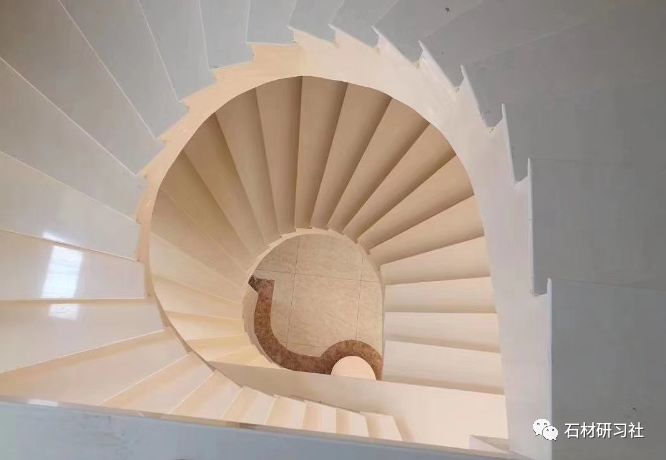

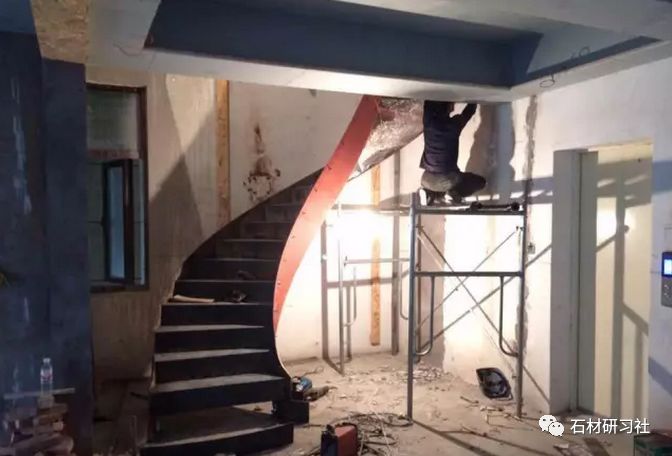

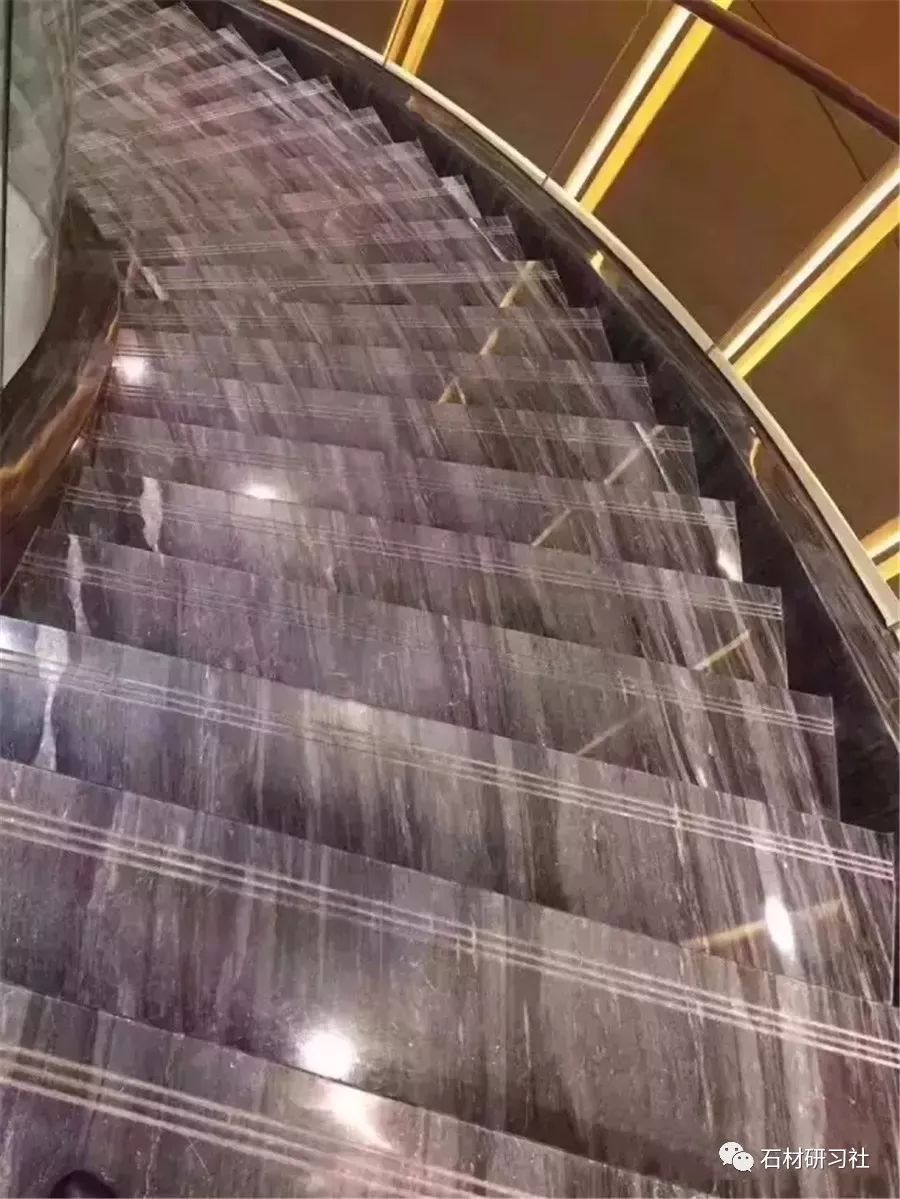

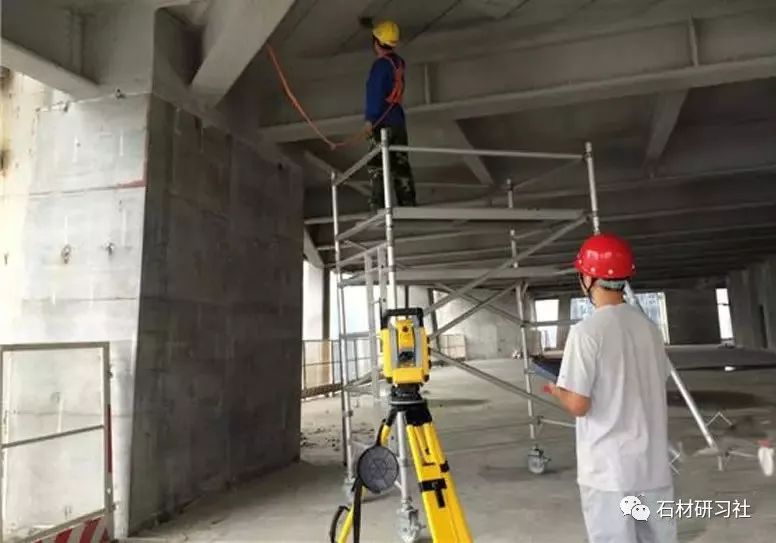

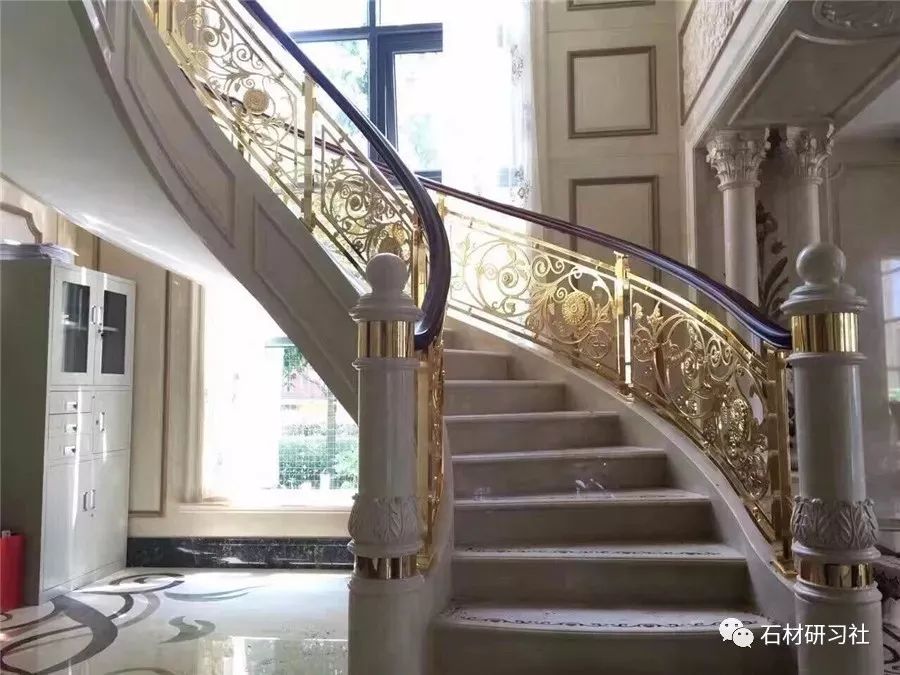

大理石旋转楼梯,作为一种经典艺术形式,以别具匠心的构思、连结建筑错层构造,增加了别墅的灵动性。如何制作大理石螺旋楼梯「简称旋梯」石材加工图   大理石螺旋楼梯石材加工图的制作方法,本方法只适用于手工造型的旋梯,用二维的多图来表示二维、三维的旋梯加工数据,与用雕刻机自动造型加工方法完全不同   后者,先用三维软件,将楼梯组成构件按旋梯完成面在电脑中虚拟建模和分件,然后将分件数据输入到五轴雕刻机,最后由雕刻机自动生成旋梯三维扭曲盖板。两者相比,各有优缺点   手工造型是目前大多数石材工艺厂采用的主要旋梯加工方法,其优势在于,加工设备投资便宜,只需要绳锯、水刀机、桥切机和仿型机等设备,然后配备两个熟手的加工师傅,旋梯加工总成本要低得多   用红外线、吊锤和钢卷尺等工具,定位测量楼梯土建结构,并画出每层楼的土建平面图和楼梯内外侧悬空立面的踏步展开图。这一步的要求,不用修正楼梯结构误差,越接近土建原始结构越好   按旋梯剖面节点图,结合石材干挂安装的方式,综合考虑楼梯土建结构的误差,分别绘制每一层楼旋梯完成面《平面总图》和《内外侧栏杆(或拦河)立面展开面总图》   1、检查旋梯每层楼(休息平台)完成面标高的是否正确?为了避免出错,建议您分不同的日期(时段),至少测量三次楼梯总标高   5、踏步上部开口与楼梯天花高度是否符合《住宅设计规范》GB 50096-2011的要求?其中下面这条规定,最容易被新入行的石材深化设计师、甚至老技术员忽视了,也是旋梯加工最致命的错误,为了纠正该错误,由于楼梯报废构件多,给加工厂造成的损失最大,所以,必须引起大家的注意和重视   6.楼梯平台净宽不应小于楼梯梯段净宽,且不得小于1.20m。楼梯平台的结构下缘至人行通道的垂直高度不应低于2.00m。入口处地坪与室外地面应有高差,并不应小于0.10m   就是分类绘制旋梯各构件的石材加工图。按旋梯平面总图、立面总图和石材安装节点图,拆分旋梯每个细小的构件。一般完整的大理石旋梯构件,分为踏步盖板、立板,拦河盖板、内外立板、吊底板,栏板、花瓶柱,石材扶手,收口柱,踢脚线等等   1、从旋梯完成面结果倒推,利用在楼梯局部增加开料余量的方法,来平衡加工厂加工误差和石材干挂安装误差。开料调整余量加多少的依据   第一,栏杆和踏步安装大样图;第二,工地施工条件;第三,个人经验数据。俗话说,久病成良医   比如,斜位与直位的交接处,三维拦河盖板与之拼接的立板阳角位置,收口柱四周的所有石材等部位和区域均需加余量   这个工作,说起来简单做起来特别复杂。编号思路,先分大类,再按小类分识别号。比如,常见双侧悬空有拦河的旋梯,先分大类为:内拦河用「N」字母表示(在石材行业内部,习惯上把靠中间小半径这边称为内拦河挡水,另一边为外拦河挡水   当然,你也可以在旋梯总平面图中用文字注明内外拦河的识别方法)、外拦河用「W」字母表示、中间踏步盖板G1-1、G1-2……G1-n和立板单独编号L1-1、L1-2……L1-n。再分小类,内拦河由4件组成,即N1-顺序号、N2-顺序号、N3-顺序号、N4-顺序号   外拦河由4件组成,即W1-顺序号、W2-顺序号、W3-顺序号、W4-顺序号。上述编号方法,只是抛砖引玉,更多保证编号唯一性的好方法,靠大家平时去实践和总结   针对一跑楼梯用多种材料的情况,图纸如何才能让加工厂不会看错材料?分箱和包装方便?货到工地不会乱,安装师傅方便找材料?的确要技术员多费点心思。常用方法,按用料分页制图和按局部拼接关系制图   5、在AutoCAD模型空间中绘制石材加工图,请各位石材深化设计师尽量不要在图纸空间中画图   这与现阶段小规模的石材加工厂比较多的现实情况有关系,大多数小厂也请不起精通CAD的技术员,对于不精通CAD软件的人,在图纸空间中修改图纸特别麻烦,如果用户一不小心打开页面上的小锁后,视口中的图纸就全乱套了。有备份的还好说,没备份的够你费口舌的   常用石材制图,新增五个图层就够用了,分别命名为石材、标注、豪礼棋牌游戏真的吗填充、工序、文字。这既是建筑制图规范要求,也是为了方便后期检查和修改石材加工图。你可以单独控制每个图层打印线宽,打印时线条有粗细,页面整体清晰美观   7、完整的石材下单图,建议包括图纸封面、下单区域总平面索引、下单区域局部总图,后面跟局部总图的加工图(拆分图)组成   石材图纸,除节点图放大外,一般1:1在模型空间中绘制,不管图框大小差异多大,但是,打印出的图纸文字要容易识别、字体大小尽量一致(可以用绘图模板来实现)豪礼棋牌 豪礼棋牌app 豪礼棋牌手机版官网 豪礼棋牌游戏大厅 豪礼棋牌官方下载 豪礼棋牌安卓免费下载 豪礼棋牌手机版 豪礼棋牌大全下载安装 豪礼棋牌手机免费下载 豪礼棋牌官网免费下载 手机版豪礼棋牌 豪礼棋牌安卓版下载安装 豪礼棋牌官方正版下载 豪礼棋牌app官网下载 豪礼棋牌安卓版 豪礼棋牌app最新版 豪礼棋牌旧版本 豪礼棋牌官网ios 豪礼棋牌我下载过的 豪礼棋牌官方最新 豪礼棋牌安卓 豪礼棋牌每个版本 豪礼棋牌下载app 豪礼棋牌手游官网下载 老版豪礼棋牌下载app 豪礼棋牌真人下载 豪礼棋牌软件大全 豪礼棋牌ios下载 豪礼棋牌ios苹果版 豪礼棋牌官网下载 豪礼棋牌下载老版本 最新版豪礼棋牌 豪礼棋牌二维码 老版豪礼棋牌 豪礼棋牌推荐 豪礼棋牌苹果版官方下载 豪礼棋牌苹果手机版下载安装 豪礼棋牌手机版 豪礼棋牌怎么下载
